玻璃鋼漁船概念設計階段

發布時間：2024-10-30

打印

、玻璃鋼漁船設計步驟

玻璃鋼漁船設計從交付的角度來看則分為以下幾個步驟：

、概念設計

、初步設計

3、合同設計

、概念設計( Concept Design)

在概念設計階段

，玻璃鋼漁船設計師需要與漁船客戶、漁船制造工廠共同協商

，對所要設計建造一條什么樣的漁船達成一個基本的共識

。在此階段如果能選到一條或幾條與漁船要求相近的母型船，就會有事半功倍的效果

。

玻璃鋼漁船概念設計階段

、概念設計階段涉及到的主要內容

在此設計階段一般會涉及到以下主要內容：

(1)參考統計值或母型船資料初步給出新船的主尺度、船型參數和排水量

。

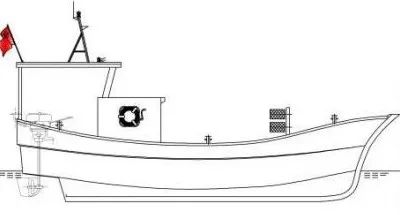

(2)根據客戶的要求繪出新船的側面外形輪廓

、簡單的總布置、漁艙

、油水艙

、機艙布置草圖，并列出一些主要設備(主機

、發電機等)的清單。

(3)參考母型船資料或用近似公式來初步估算玻璃鋼漁船的重量和重心

，并要留有足夠的設計余量

。

(4)初步?jīng)Q定玻璃鋼漁船船型，并繪出簡單的型線側面

、平面

、舯部、艉部剖面草圖

。

(5)用一些近似公式或按圖表初步估算漁船的基本性能(如阻力

、推進、航速

、穩性

、設計裕度、適航性等)

，并根據對性能的影響而權衡選取各種參數

。

(6)初選可能要用到的各類纖維及樹脂以及其他原材料，繪出簡單的結構設計草圖

。

(7)初步估算建造成本

。

04、概念設計階段的要點

此階段的要點是：

(1)按初步選擇的主尺度、總體布置的草圖分配好甲板的面積

、內部空間的體積

。

(2)繪制幾幅讓客戶喜歡的符合流行趨勢的漁船外型草圖。

(3)要取得最優的組合性

，需要統一權衡漁船的建造材料

、動力系統、重量

、重心等

。

這個階段就是把基本的設計框架給定下來，相當于我們做房子一樣把框架先做好

，防止今后出現顛覆性的改變

，如果概念設計得到了客戶的認可，我們就可以做下一步工作了

，如果不行的話

，那還需要跟客戶再行協商，直到他們滿意為止

。

（來源：“新型玻璃鋼漁船”公眾號

，轉載須經同意）

－－－－－－
