三維編織復合材料是利用紡織技術
，通過編織形成干態預成形件
三維編織復合材料是仿織復合材料之一
三維編織復合材料的發展是因?yàn)閱蜗蚧蚨蛟鰪?qiáng)材料所制得的復合材料層間剪切強度低
、抗沖擊性能差、不能用作主承力件，L.R.Sanders于1977年把三維編織技術引入工程應用中。所謂3D編織技術是通過長短纖維在空間按一定的規律排列，相互交織而獲得的三維無縫合的完整結構
樹脂傳遞模塑法發展史
三維編織復合材料成型工藝主要有樹脂傳遞模塑法（RTM
，Resin Transfer Molding），它是將液態樹脂注入閉合模具中浸潤增強材料并固化成型的工藝方法，是近年來發展迅速地適宜多品種、中批量、高質量先進復合材料制品生產地成型工藝
RTM技術起源于20世紀40年代的“MARCO”方法
1985年前后
國內RTM工藝起步于20世紀80年代末期，受當時國際RTM技術高速發展的影響
RTM工藝特點
RTM工藝一個重要的發展方向是大型部件的整體成型
RTM以其優異的工藝性能
（1）模具制造和材料選擇靈活性強
（2）能夠制造具有良好表面質量、高尺寸精度的復雜部件
，在大型部件的制造方面優勢更為明顯。
（3）易實現局部增強
、夾芯結構；靈活地調整增強材料的類型、結構設計，以滿足從民用到航空航天工業不同性能的要求。
（4）纖維含量最高可達60%。
（5）RTM成型工藝屬于一種閉模操作工藝
，工作環境清潔，成型過程苯乙烯排放量小
（6）RTM成型工藝對原材料體系要求嚴格
（7）低壓注射
，一般注射壓力<30psi（1psi=68.95Pa），可采用玻璃鋼模具（包括環氧模具、玻璃鋼表面電鑄鎳模具等），模具設計自由度高，模具成本低。
（8）制品孔隙率較低。與預浸料模壓工藝相比
，RTM工藝無須制備、運輸、貯藏冷凍的預浸料，無須繁雜的手工鋪層和真空袋壓過程，也無須熱處理時間，操作簡單。
但是RTM工藝由于在成型階段樹脂和纖維通過浸漬過程實現賦形
，纖維在模腔中的流動、纖維浸漬過程中以及樹脂的固化過程都對最終產品的性能有很大的影響，因而導致了工藝的復雜性和不可控性增大。

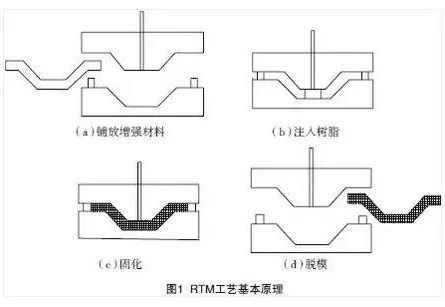

RTM成型工藝過程
RTM成型工藝是先在模腔內預先鋪放增強材料預成形體，芯材和預埋件
，然后在壓力或真空作用力下將樹脂注入閉合模腔，浸潤纖維
纖維預成形有手工鋪放、手工纖維鋪層加模具熱壓預成形
、機械手噴射短切纖維加熱壓預成形、三維立體編織等多種形式。
在合模和鎖緊模具的過程中
，根據不同的生產形式，有的鎖模機構安裝在模具上，有的采用外置的合模鎖緊設備，也可以在鎖緊模具的同時利用真空輔助來提供鎖緊力，模具抽真空的同時可以降低樹脂充模產生的內壓對模具變形的影響。
在樹脂注入階段，要求樹脂的粘度盡量不要發生變化
，以保證樹脂在模腔內的均勻流動和充分浸漬。在充模過程結束后，要求模具內各部分的樹脂均同步固化，以降低由于固化產生的熱應力對產品變形的影響。
不同類型的RTM生產布局
隨著原材料技術
第1代RTM工藝通常為常溫固化和外部加熱
第2代RTM工藝的特點是模具自帶加熱系統，同時采用了專門的開合模鎖緊機構
，生產效率可以達到20~30min。有代表性的是雙工位RTM工藝布局，一個工位在噴射膠衣、鋪放纖維時，另一個工位可以進行注射
第3代RTM工藝采用的是120℃左右的固化溫度
RTM工藝參數對工藝過程的影響
影響RTM工藝的工藝參數包括樹脂黏度、注射壓力
（1）樹脂黏度。適用于RTM 工藝的樹脂應該具有較低的黏度
（2）注射壓力
（3）成型溫度
（4）真空度。在成型過程中使用真空輔助可以有效降低模具的剛度需求
RTM設備和模具
RTM樹脂注射設備包括加熱恒溫系統、混合攪拌器
瑞典Aplicator公司制造的RI-2設備，使RTM 工藝朝高質量
Multiflow CMFH型設備用于制造大型增強材料部件
RTM是在低壓下成型
，模具剛度相對要求低，可以使用多種材料來制造模具。常用的模具類型有玻璃鋼模具、電鑄鎳模具、鋁模具、鑄鐵模具和鋼模具。
一般而言
，RTM工藝對模具有如下要求：（1）保持制品的形狀、尺寸精度及上下模具的配合精度
，使制品達到設計的表面精度；（2）具有可靠地夾緊和頂開上下模具的裝置及制品脫模裝置；
（3）足夠的剛度和強度
（4）可被加熱
，并保證在一定的樹脂成型固化溫度下的使用壽命，在使用過程中不發生開裂和變形；（5）具有合理的注射口、冒口
、流通，保證樹脂充滿模腔，并排除制品中的氣體；（6）具有合適的模腔厚度，使模具對預成形體有合適的壓縮量
；（7）上下模具的密封性要好
，對無真空輔助的工藝，樹脂的漏損率應小于1%，對有真空輔助的工藝，密封應保證不漏氣，以免氣體進入模腔；（8）以合適的材料和制造成本，滿足成型制品數量和模具壽命的要求
。
RTM的衍生技術
RTM技術的發展很快
，目前在上述成型的基本過程基礎上，還衍生出一些特殊的RTM 技術
三維編織復合材料內部紗線在平面和三維空間中交織在一起，形成一個不分層的
、復雜的整體結構。因此在編織復合材料研究之初，主要是通過試驗儀器設備等對其進行試驗觀察和研究。20世紀80年代，國外就有許多學者開始了有關三維編織復合材料的各項試驗研究，主要研究了紗線和樹脂的各種參量對編織復合材料拉伸，壓縮，彎曲和層間剪切等力學性能的影響。國內的試驗研究起步相對較晚，直到90年代后期才出現報道。目前已進行包括低速?zèng)_擊和高能量碰撞在內的各項試驗研究。
細觀結構的幾何模型

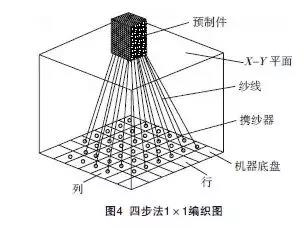

由于編織復合材料的基礎是紡織技術
進入90年代后
近年來，許多學者對矩形編織材料細觀結構給予了高度的關注
馮偉和馬文鎖將編織物中連續的紗線離散開來并用特殊的點符號表達，用點群和空間群分析現有編織材料幾何結構
，一方面可以合理地對現有編織材料幾何結構進行描述和分類；另一方面也可以將該理論用于推導編織材料幾何結構新的和更為有效的編織方法。張美忠等由于編織復合材料實際結構的復雜性，為了使研究結果更真實，用現有成熟的有限元軟件仿真三維編織復合材料，并研究其各項力學性能已成為一種趨勢。
Pandey等通過CAD建模技術來描述三維編織復合材料的代表性單元體，生動而準確地再現了復合材料的內部復雜結構
。Sun等提出了數字單元法，并用該方法模擬了三維矩形編織結構的編制過程，以確切的知道三維編織復合材料內部每根紗線的路徑和預成型體的微觀結構。借助VC++及SolidWorks軟件的參數化圖形建模特點，建立了能模擬各種編織參數預制體孔隙實體，計算孔隙體積及其表面積的軟件系統。
力學行為的理論研究

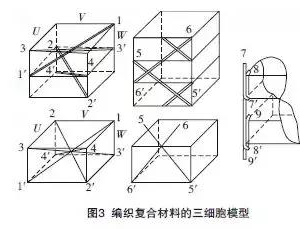

三維編織復合材料的力學模型是以上述細觀結構的幾何模型為基礎的

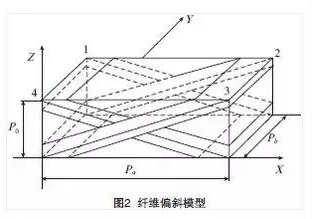

。20世紀80年代至今，代表性的工作有Ma和Yang等的彈性應變能法、Yang和Ma等的纖維傾斜模型
結束語
三維編織復合材料已在航空航天等眾多領域得到了廣泛地應用
-------------
