思思99热综合在线观看,国产黃色AⅤ免费观看,色8天天狠天天透天干天天怕,国产精品露脸国语对白99,又黄又刺激动漫的免费视频,2018日日摸,亚洲不卡女人视频,黄色 片免费观看,乱人伦中文无码视频在线观看,亚洲国产片五月天,女人一级免费看,高清痴汉一区二区三区,888色狠狠,亚洲欧美日韩国产一区二区,国产不卡尤物,精品视频一区二区,久草综合 欧美 亚洲














                中文 /
            	English













































      » 新聞中心







      ≡ 行業(yè)動態(tài)


      玻璃鋼漁船防滲層用樹脂及其關(guān)鍵重要性


      發(fā)布時間：2025-08-06






打印


             防滲層是玻璃鋼漁船質(zhì)量的核心保障之一，主要用于船體外殼結(jié)構(gòu)防水層
      、油水柜防水層等關(guān)鍵部位，位于膠衣層與結(jié)構(gòu)層之間
        ，厚度通常為1~2毫米
        。該層對樹脂的耐水性要求極高，因此標(biāo)準(zhǔn)間苯型樹脂或乙烯基樹脂是推薦選擇
        。

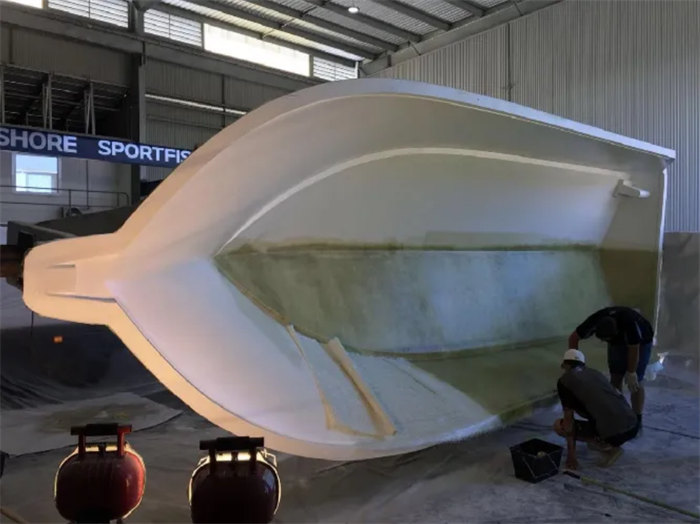

      玻璃鋼漁船




             然而
        ，當(dāng)前行業(yè)痛點：出于成本考慮，許多工廠在制造玻璃鋼漁船時可能省略了防滲層這一關(guān)鍵環(huán)節(jié)
        。這是極其危險的短視行為
        ！ 防滲層是抵御水侵蝕和滲漏的關(guān)鍵屏障。沒有合格的防滲層：


             1.  船體將遭受水侵蝕： 水分會持續(xù)侵入玻璃鋼結(jié)構(gòu)層
        。


             2.  導(dǎo)致船體增重
        、性能下降： 吸水后的船體會“越開越重，速度越來越慢”
      ，嚴(yán)重影響航行效率和燃油經(jīng)濟(jì)性
      。


             3.  加速老化，縮短壽命：長期水侵蝕會嚴(yán)重破壞玻璃鋼的力學(xué)性能
      ，導(dǎo)致強(qiáng)度下降
      、分層
      、甚至結(jié)構(gòu)失效，大幅縮短漁船使用壽命
      。


             因此
      ，防滲層絕非可有可無！它是保障玻璃鋼漁船長期安全
      、高性能
      、低運營成本的基礎(chǔ)。      廣大漁民船東及船廠必須高度重視這一問題
      ，充分認(rèn)識到投資于合格的防滲層
      ，就是投資于漁船的品質(zhì)、耐久性和經(jīng)濟(jì)效益
      。




      玻璃鋼漁船防滲層




             以下以A400TV-957
      、Atlac430ACT型樹脂為例說明：




             （一）性能列表

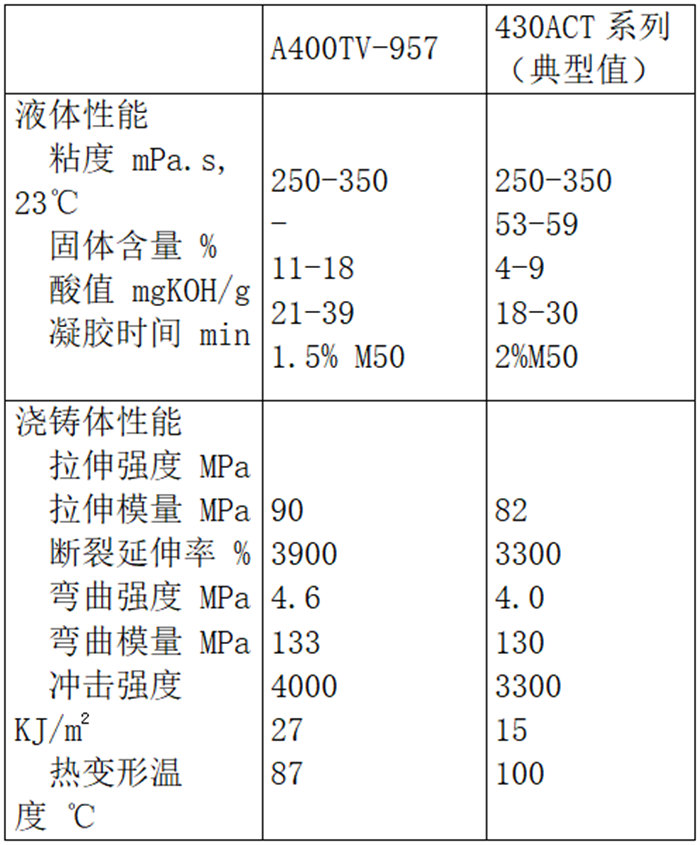

      表1. A400TV-957，430ACT型樹脂


      玻璃鋼漁船防滲層用樹脂性能

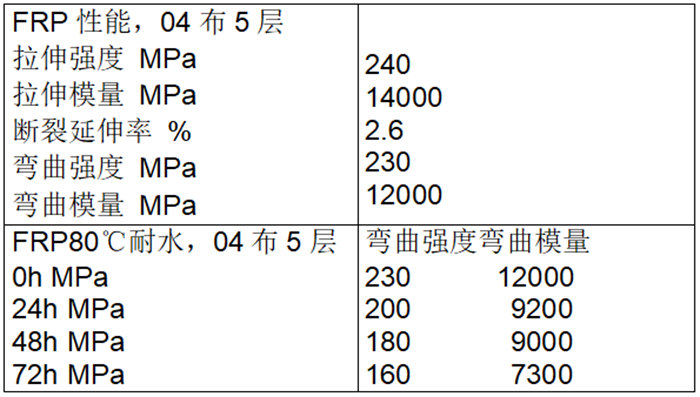

      表2  Atlac430ACT型樹脂


      玻璃鋼漁船防滲層用樹脂-Atlac430ACT型樹脂性能







             (二) 不同樹脂體系防滲性能對比實驗


             為評估不同樹脂作為防滲層的效果
      ，在膠衣類型（間苯/新戊二醇
      ，厚度0.4 mm）和結(jié)構(gòu)層樹脂類型（鄰苯樹脂，2層 x 450g/m²）均一致的條件下
      ，分別使用鄰苯樹脂
      、間苯樹脂和乙烯基樹脂（430 ACT系列）作為防滲層（1層 x 450 g/m²）糊制FRP樣板。將樣板置于60℃條件下進(jìn)行QCT（Quality Control Test
      ，質(zhì)量控制測試）加速試驗
      ，觀察并記錄膠衣表面出現(xiàn)鼓泡的時間（鼓泡是水汽滲透侵蝕的直觀表現(xiàn)）





             體系1


             間苯/新戊二醇膠衣,厚度 0.4 mm


             鄰苯樹脂作防滲層 1x450g/m2


             鄰苯樹脂作結(jié)構(gòu)層 2x450g/ m2





             體系2


             間苯/新戊二醇膠衣,厚度 0.4 mm


             間苯樹脂作防滲層 1x450g/m2


             鄰苯樹脂作結(jié)構(gòu)層  2x450g/ m2





             體系3


             間苯/新戊二醇膠衣,厚度 0.4 mm


             乙烯基樹脂作防滲層 1x450g/ m2


             鄰苯樹脂作結(jié)構(gòu)層 2x450g/ m2









      圖1. 不同體系防滲體系對比


      不同樹脂體系防滲體系對比

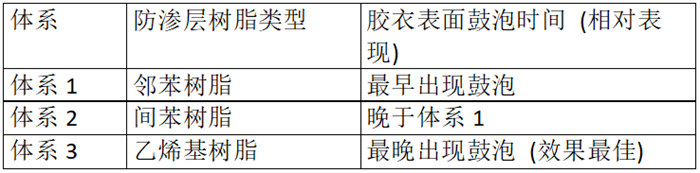

      表3


      不同樹脂體系防滲體系鼓泡時間對比







             在相同加速老化條件下，使用乙烯基樹脂（430 ACT系列）作為防滲層的樣板（體系3）
        ，其膠衣表面鼓泡時間顯著延遲
        ，表明乙烯基樹脂具有最優(yōu)異的防滲性能。這從技術(shù)層面再次印證了選擇高性能防滲層樹脂對于長期有效阻隔水分
        、保障船體結(jié)構(gòu)完整性至關(guān)重要
        。


      （本文來源于“新型玻璃鋼漁船”公眾號，轉(zhuǎn)載須經(jīng)同意）









       --------------




      聯(lián)系方式


      電話：020-39966201/18026298689（賴先生）


      傳真：020-39966209


      郵箱：bohao6868@frpgd.com


      公司地址：廣東省廣州市番禺區(qū)天安番禺節(jié)能科技園總部中心一號樓1104至1105



























































































打印


Tags:
